什么是羅茨泵,羅茨泵的工作原理是什么？
作者：admin 更新時間：2017-12-19 18:29:37
什么是羅茨泵,羅茨泵的工作原理？
羅茨泵實質上與凸輪泵相同屬于真空泵的一種產品，但轉子是羅茨型的。它能輸送粘度為數萬厘泊的液體。
羅茨泵主要是有兩個旋轉方向相反的轉子位于泵體中，由一對同步齒輪傳動。轉子與凸輪泵一樣，具有雙葉的也有三葉和多葉的。形狀種類很多。
對于羅菠泵的轉子，在泵體內是互相嚙合的，但具有間隙。間隙大小主要取決于液體粘度。超過一定粘度范圍須***調整增大間隙。

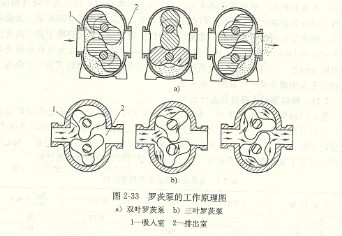

圖2 33為雙葉羅茨泵和三葉羅茨泵的工作原理圖。其原理與齒輪泵相似，當轉子旋轉時將與泵體形成的空間內液體沿泵體殼壁從吸入室排送到排出室。當軸每轉一周，雙葉羅茨泵吸、排各兩次，而三葉羅茨泵吸、排各三次。
羅茨泵主要是有兩個旋轉方向相反的轉子位于泵體中，由一對同步齒輪傳動。轉子與凸輪泵一樣，具有雙葉的也有三葉和多葉的。形狀種類很多。
對于羅菠泵的轉子，在泵體內是互相嚙合的，但具有間隙。間隙大小主要取決于液體粘度。超過一定粘度范圍須***調整增大間隙。
圖2 33為雙葉羅茨泵和三葉羅茨泵的工作原理圖。其原理與齒輪泵相似，當轉子旋轉時將與泵體形成的空間內液體沿泵體殼壁從吸入室排送到排出室。當軸每轉一周，雙葉羅茨泵吸、排各兩次，而三葉羅茨泵吸、排各三次。
羅茨泵的主要特點是轉子表面不需潤滑，無磨損，適用于比齒輪泵流量大的場合，效率比齒輪泵高。但無自吸能力，泵的轉速同樣也受液體粘度的影響。粘度超過一定值就需降低泵的轉速改變轉子間隙、轉子形狀和泵的轉速，這種泵可以滿足較寬的使用范圍.
